WBE FPC剥离拉力试验机：又称剥离强度测试机，PPC拉力机等。本试验机适用于柔性线路板FPC，太阳能电池基板、极电拉力，LCD模块及各类薄膜胶合等产品进行針對45°、 90°、180°剥离拉力测试。

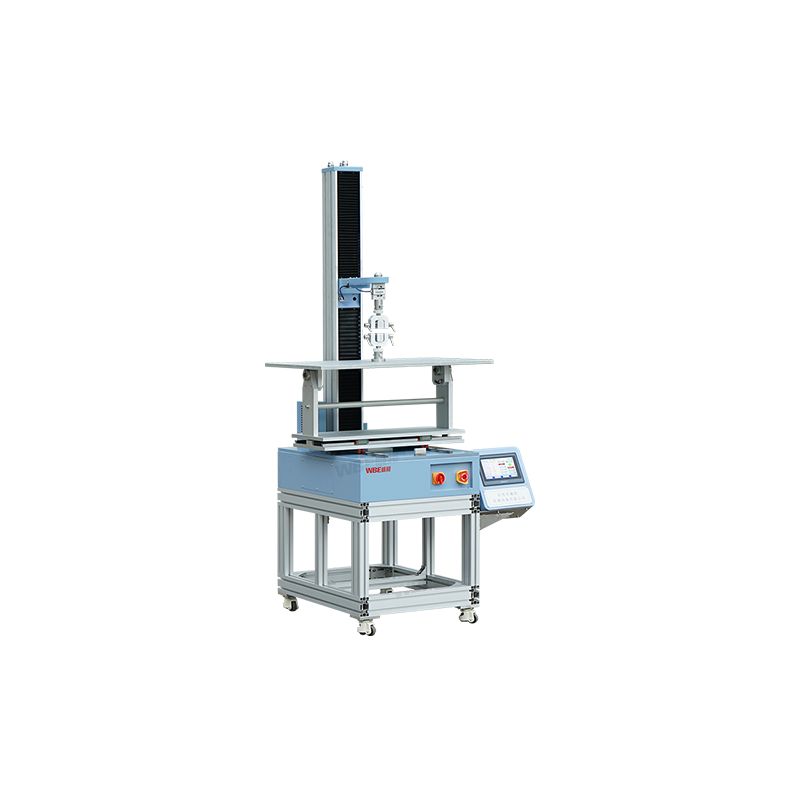

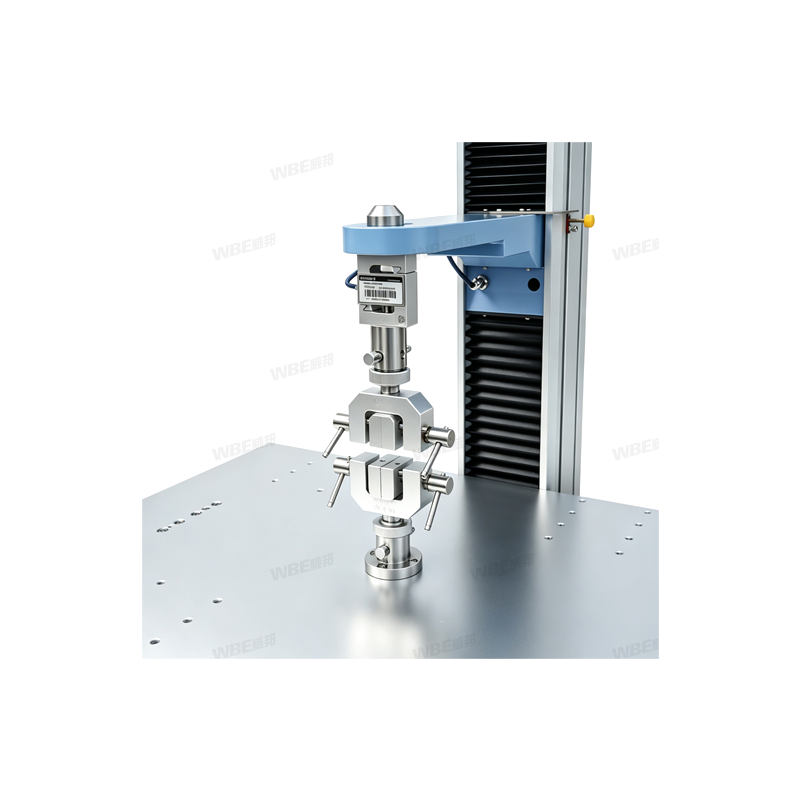

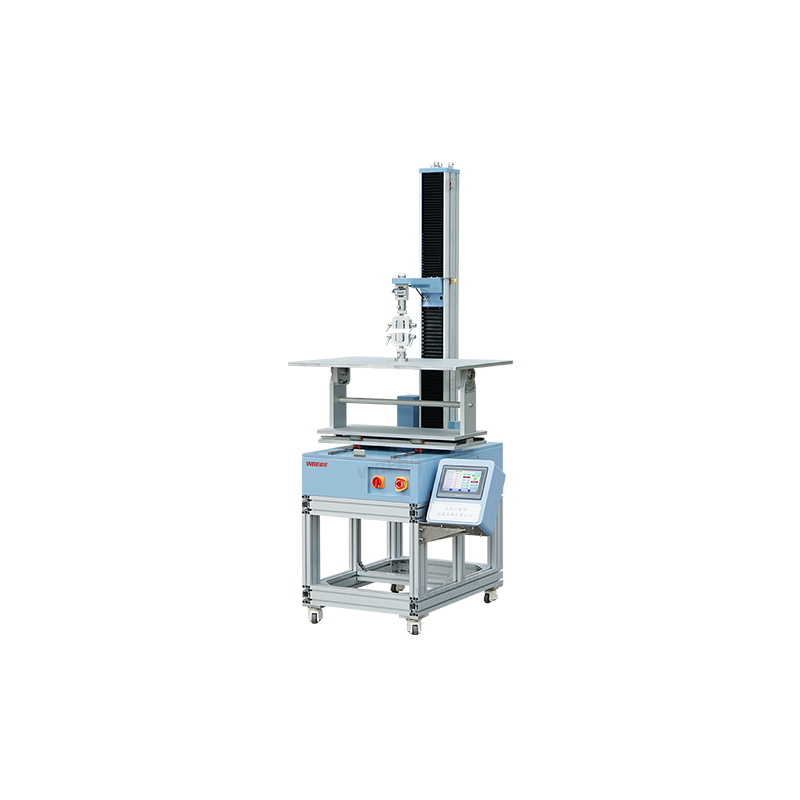

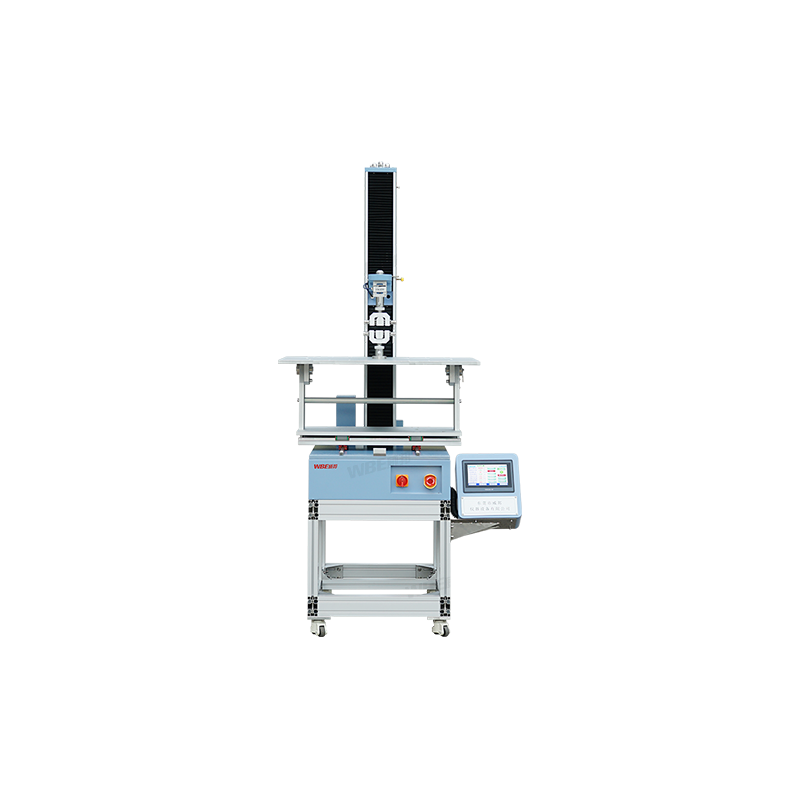

威邦FPC剥离拉力试验机（≤1kN）：英文名（FPC Tensile Tester），又称剥离强度测试机，PPC拉力机等。本试验机适用于柔性线路板FPC，太阳能电池基板、极电拉力，LCD模块及各类薄膜胶合等产品进行針對45°、 90°、180°剥离拉力测试。本产品稳定性好，适用范围广，使用方便等优点，并具有无极调速，手动(点动)、自动控制切换功能。适用于LCD模块压接的TAB或HSC拉力，FPC线路板粘合拉力，PCB线路板粘合拉力。
型号：WBE-9012
载荷：5N~1kN
型号：WBE-9010
载荷：5N~5kN
型号：WBE-9099
载荷：50kN~100kN
型号：WBE-9809
载荷：300kN~600 kN
型号：WBE-9000BGD
温度：-40~+150℃
| 型号Model | WBE-9010X系列（5KN） | WBE-9010系列（5KN） | WBE-9012系列（1KN） | |||||
| WBE-9010BX | WBE-9010AX | WBE-9010B | WBE-9010A | WBE-9012B | WBE-9012A | |||
| 容量选择 | 5,10,20,30,50.100,200,300,500N, 1,2,3,5kN标配一个,可选三个量程 | 5,10,20,30,50.100,200,300,500N, 1,2,3,5kN标配一个,可选三个量程 | 5,10,20,30,50,100,200,300, 500N,1kN标配一个,可选三个量程 | |||||
| 精度等级 | <1KN:0.1级 | <1KN:0.25级 | <1KN:0.1级 | <1KN:0.25级 | <1KN:0.1级 | <1KN:0.25级 | ||
| ≥1KN:0.25级 | ≥1KN:0.5级 | ≥1KN:0.25级 | ≥1KN:0.5级 | ≥1KN:0.25级 | ≥1KN:0.5级 | |||
| 载荷参数 | 试验力测量范围 | B机型0.2%~100%FS (满量程)，A机型0.4%~100%FS (满量程) | ||||||
| 试验力示值误差 | B机型示值的±0.1%、±0.25%可选 (不同量程)，A机型示值的±0.5%以内 (不同量程) | |||||||
| 试验力分辨率 | B机型最大试验力的1/500000/A机型最大试验力的1/200000，全程不分档,且全程分辨率不变 | |||||||
| 位移参数 | 位移示值误差 | B机型示值的±0.2%以内，A机型示值的±0.5%以内 | ||||||
| 位移分辨力 | B机型0.015um，A机型0.001mm | |||||||
| 控制参数 | 力控速率调节范围 | B机型0.005~5%FS/s ， A机型0.01~5%FS/s | ||||||
| 力控速率相对误差 | B机型设定值的±1%以内，A机型设定值的2%以内 | |||||||
| 位移控制速率范围 | B机型0.001~500mm/min ，A机型0.01~500mm/min | |||||||
| 变形速率调节范围 | B机型0.02~5%FS/S ，A机型0.05~5%FS/S | |||||||
| 变形控制速率相对误差 | B机型速率<0.05%FS时,为±2%设定值以内，速率≥0.05%FS时,为±0.5%设定值以内；
A机型速率<0.05%FS时,为±3%设定值以内，速率≥0.05%FS时,为±1%设定值以内 |
|||||||
| 横梁速度相对误差 | B机型速率<0.01mm/min时,设定值的±1.0%以内，速率≥0.01mm/min时,设定值的±0.2%以内；
A机型速率<0.01mm/min时,设定值的±2.0%以内，速率≥0.01mm/min时,设定值的±0.5%以内 |
|||||||
| 恒应力、恒应变、恒位移控制范围 | B机型0.5%~100%FS，A机型1%~100%FS | |||||||
| 恒应力、恒应形、恒位移控制精度 | B机型设定值≥10%FS时,为设定值的±1%以内，设定值<10%FS时,为设定值的1%以内；
A机型设定值≥10%FS时,为设定值的±0.5%以内，设定值<10%FS时,为设定值的±2%以内 |
|||||||
| 主机参数 | 外形尺寸 (宽*深*高) 约 | W450 x D480 x H1050 （mm） | W500 x D600 x H1500mm/H1650（mm） | W1100 x D450 x H425（mm） | ||||
| 不含夹具试验空间 | 550mm (或商定) | 850/1200mm (或商定) | 300mm (或商定) | |||||
| 有效试验深度 | 60mm (或商定) | 70mm (或商定) | / | |||||
| 电源 | AC220V±10% 50HZ 1∮2W+E | AC220V±10% 50HZ 1∮2W+E | AC220V±10% 50HZ 1∮2W+E | |||||
| 功率 | 0.4KW | 0.4KW | 0.4KW | |||||
| 主机重量约 | 65KG | 95KG | 65KG | |||||
| 试验类型 | 公式说明 |
| 做拉伸试验 | F（最大力）=抗拉强度（Mpa）* 截面积（mm²） |
| 做压缩试验 | F（最大力）=抗压强度（Mpa）* 截面积（mm²） |
| 做弯曲试验 | F（最大力）=（2 * 弯曲强度 * 宽度 * 厚度²）÷（3 * 跨距） |
| 试验类型 | 公式说明 |
| 做拉伸试验 | F（最大力）=抗拉强度（Mpa）* 截面积（mm²） |
| 做压缩试验 | F（最大力）=抗压强度（Mpa）* 截面积（mm²） |
| 做弯曲试验 | F（最大力）=（2 * 弯曲强度 * 宽度 * 厚度²）÷（3 * 跨距） |
