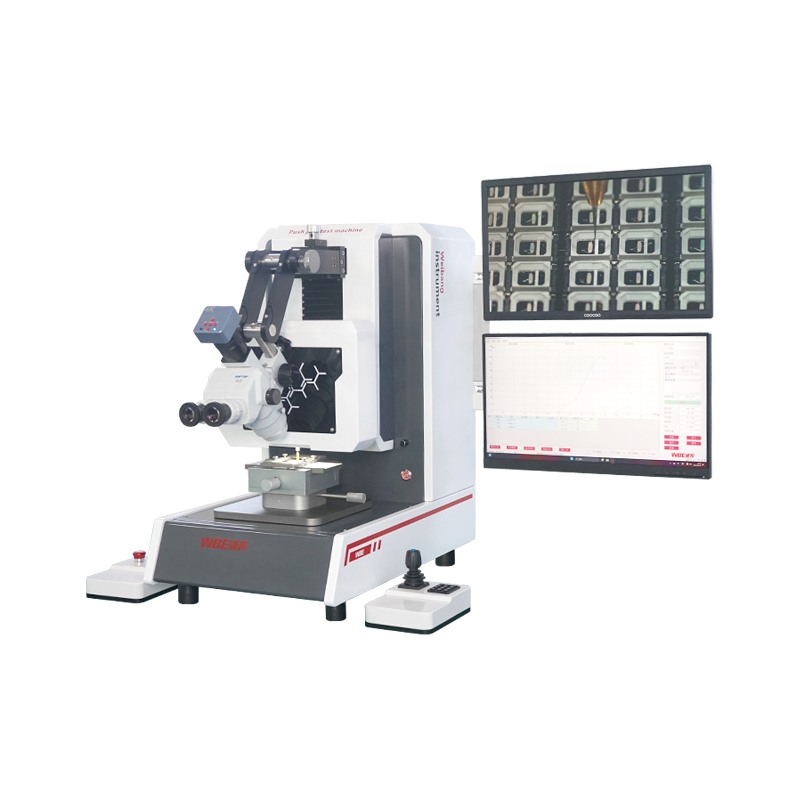

WBE 键合拉力测试机：又称焊线键合强度测试仪、推拉力测试机、多功能键合剪切推拉力测试机等。满足键合线强度拉力测试（WP）、焊点推力测试（BS）、剪切力测试（DS），下压力测试（DP），拉拔力（TP），冷热拔球（C/HBP）。是Bond工艺，LED封装，SMT工艺，键合工艺，胶水制造，微电子制造重要的动态力学检测仪器。

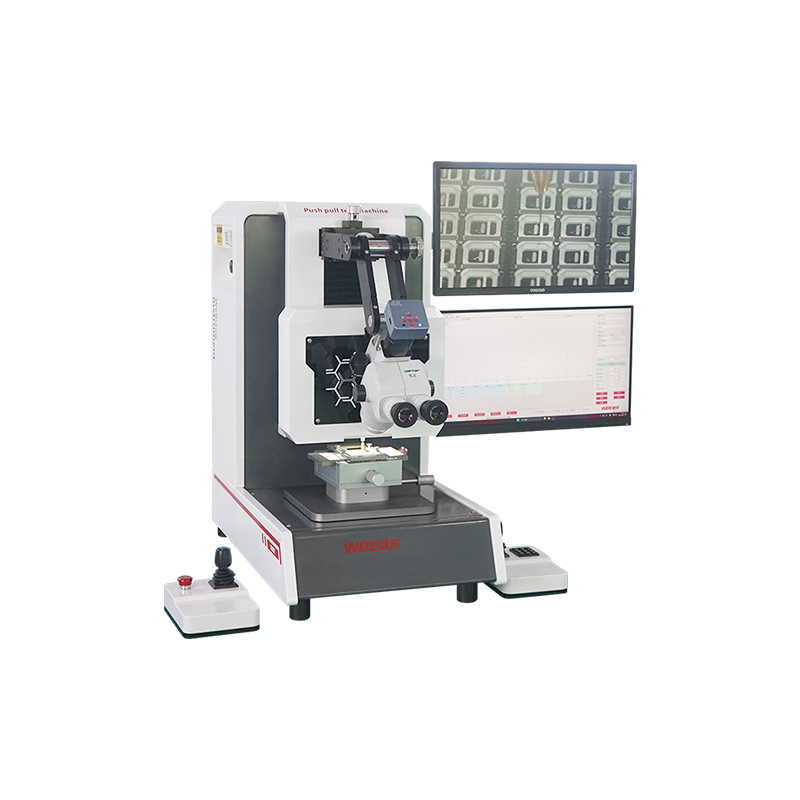

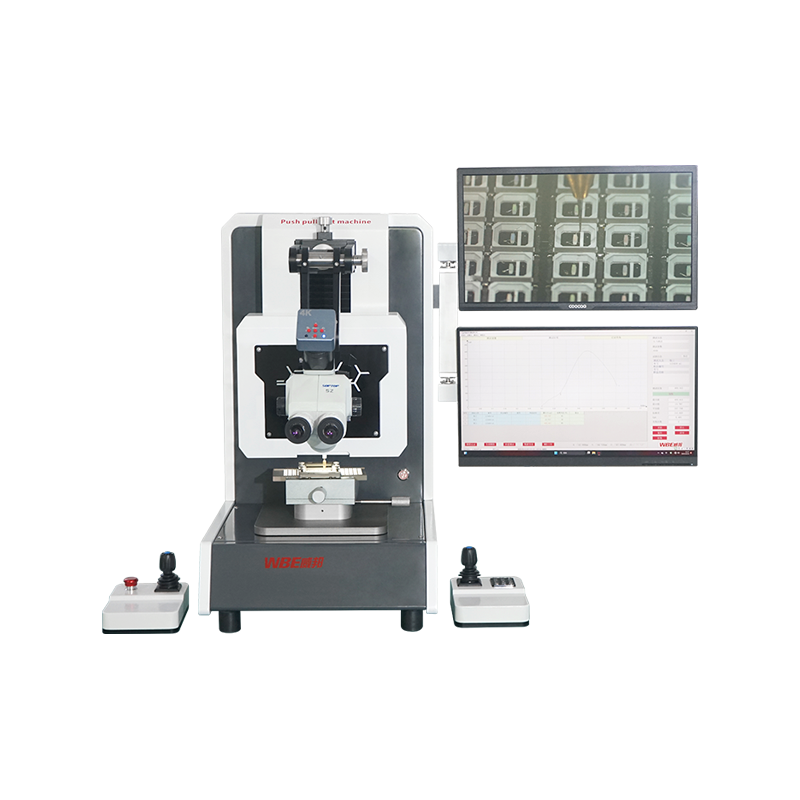

威邦键合拉力测试机：英文名（Bond Test），又称焊线键合强度测试仪、全自动剪切力测试机、多功能键合剪切推拉力测试机等。产品具有全自动，多功能，高精度等特点，可执行所有拉力和剪切力（推力）、拉拔力、下压力等应用，如键合线强度拉力测试（WP）、焊点推力测试（BS）、剪切力测试（DS），下压力测试（DP），拉拔力（TP），冷热拔球（C/HBP）。是Bond工艺，SMT工艺，键合工艺，胶水制造，微电子制造重要的动态力学检测仪器。广泛用于半导体封装、光通讯器件封装、LED封装、胶水粘接强度、汽车电子产品或料件进行失效分析和可靠性测试。
主要用途
贴片式料件焊点的可靠性
IC与PCB之间焊点的可靠性
BGA封装料件焊点的可靠性
金线焊接点强度的可靠性
元器件与基板粘接强度可靠性
应用场景
半导体制造：测试芯片和封装的键合强度
电子制造：测试电路板和连接器的焊接强度
航空航天：测试航天器组件的连接强度
汽车制造：测试汽车零部件的焊接强度
胶水制造：测试胶水粘接强度
测试内容
引线/金线/铜线/合金线/铝线/铝带等键合拉力测试；
金球/铜球/锡球/晶圆/芯片/贴片元件等推力测试；
微焊点/植球/晶片/芯片与基板/BGA等剪切力测试；
锡球/BGA/焊球/ Bump等拉拔力测试；
SMT贴片元件/引脚疲劳等下压力测试和焊接强度测试；

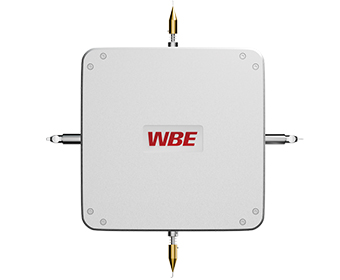

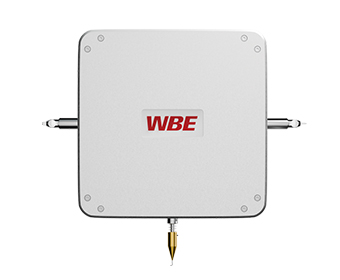

自动旋转模组
模组数量1~3个
自动旋转换模组
超大行程

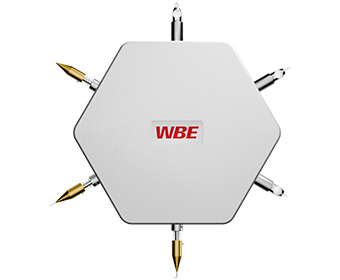

六合一多模组
模组数量1~6个
手动更换模块

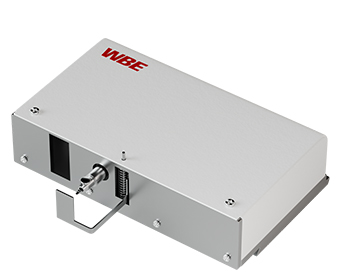

插拔式模组
| 测试量程 | |||||||||
| 推力测试ShearTest-Ball/Die金球/晶片 | 拉力测试Pull Test-Wire引线/焊线 | ||||||||
| Transducer | Auto Range（测试范围） | Transducer | Auto Range（测试范围） | ||||||
| ☐ BS250G | 250g | 100g | 50g | 25g | ☐ WP25G | 25g | 10g | 5g | 2．5g |
| ☐ BS1KG | 1kg | 500g | 250g | 100g | ☐ WP50G | 50g | 25g | 10g | 5g |
| ☐ BS5KG | 5kg | 100g | 1kg | 500g | ☐ WP100G | 100g | 50g | 25g | 10g |
| ☐ BS20KG | 20kg | 10kg | 5kg | 2kg | ☐ WP200G | 200g | 100g | 50g | 25g |
| ☐ DS5KG | 5kg | 2.5kg | 1kg | 500g | ☐ WP500G | 500g | 250g | 100g | 50g |
| ☐ DS10KG | 10kg | 7.5kg | 5kg | 2.5kg | ☐ WP1KG | 1kg | 500g | 250g | 100g |
| ☐ DS50KG | 50kg | 40kg | 20kg | 10kg | ☐ WP5KG | 5kg | 2.5kg | 1kg | 500g |
| ☐ DS100KG | 100kg | 50kg | 20kg | 10kg | ☐ WP10KG | 10kg | 5kg | 2.5kg | 1kg |
| ☐ DS200KG | 200kg | 100kg | 50kg | 20kg | ☐ WP20KG | 20kg | 10kg | 5kg | 2kg |
| ☐ DS500KG | 500kg | 300kg | 250kg | 100kg | ☐ WP50KG | 50kg | 20kg | 10kg | 5kg |
| 拉拔力测试Pull Test Tweezers/ColdBump | 下压力测试Push Test-Down/Pull | ||||||||
| Transducer | Auto Range（测试范围） | Transducer | Auto Range（测试范围） | ||||||
| ☐ TP100G | 100g | 50g | 25g | 10g | ☐ DP100G | 100g | 50g | 25g | 10g |
| ☐ TP1KG | 1kg | 500g | 250g | 100g | ☐ DP5KG | 5kg | 2.5kg | 1kg | 500g |
| ☐ TP5KG | 5kg | 2.5kg | 1kg | 500g | ☐ DP10KG | 10kg | 5kg | 2.5kg | 1kg |
| ☐ TP10KG | 10kg | 5kg | 2.5kg | 1kg | ☐ DP20KG | 20kg | 10kg | 5kg | 2kg |
| ☐ TP20KG | 20kg | 10kg | 5kg | 2kg | ☐ PP5KG | 5kg | 2.5kg | 1kg | 500g |
| ☐ CBP2.5KG | 2.5kg | 1kg | 500g | 250g | ☐ PP10KG | 10kg | 5kg | 2.5kg | 1kg |
| ☐ CBP5KG | 5kg | 2.5kg | 1.25kg | 500g | ☐ PP50KG | 50kg | 25kg | 10kg | 5kg |
| 测试量程 | |||||||||
| 推力测试ShearTest-Ball/Die金球/晶片 | 拉力测试Pull Test-Wire引线/焊线 | ||||||||
| Transducer | Auto Range（测试范围） | Transducer | Auto Range（测试范围） | ||||||
| ☐ BS250G | 250g | 100g | 50g | 25g | ☐ WP25G | 25g | 10g | 5g | 2．5g |
| ☐ BS1KG | 1kg | 500g | 250g | 100g | ☐ WP50G | 50g | 25g | 10g | 5g |
| ☐ BS5KG | 5kg | 100g | 1kg | 500g | ☐ WP100G | 100g | 50g | 25g | 10g |
| ☐ BS20KG | 20kg | 10kg | 5kg | 2kg | ☐ WP200G | 200g | 100g | 50g | 25g |
| ☐ DS5KG | 5kg | 2.5kg | 1kg | 500g | ☐ WP500G | 500g | 250g | 100g | 50g |
| ☐ DS10KG | 10kg | 7.5kg | 5kg | 2.5kg | ☐ WP1KG | 1kg | 500g | 250g | 100g |
| ☐ DS50KG | 50kg | 40kg | 20kg | 10kg | ☐ WP5KG | 5kg | 2.5kg | 1kg | 500g |
| ☐ DS100KG | 100kg | 50kg | 20kg | 10kg | ☐ WP10KG | 10kg | 5kg | 2.5kg | 1kg |
| ☐ DS200KG | 200kg | 100kg | 50kg | 20kg | ☐ WP20KG | 20kg | 10kg | 5kg | 2kg |
| ☐ DS500KG | 500kg | 300kg | 250kg | 100kg | ☐ WP50KG | 50kg | 20kg | 10kg | 5kg |
| 拉拔力测试Pull Test Tweezers/ColdBump | 下压力测试Push Test-Down/Pull | ||||||||
| Transducer | Auto Range（测试范围） | Transducer | Auto Range（测试范围） | ||||||
| ☐ TP100G | 100g | 50g | 25g | 10g | ☐ DP100G | 100g | 50g | 25g | 10g |
| ☐ TP1KG | 1kg | 500g | 250g | 100g | ☐ DP5KG | 5kg | 2.5kg | 1kg | 500g |
| ☐ TP5KG | 5kg | 2.5kg | 1kg | 500g | ☐ DP10KG | 10kg | 5kg | 2.5kg | 1kg |
| ☐ TP10KG | 10kg | 5kg | 2.5kg | 1kg | ☐ DP20KG | 20kg | 10kg | 5kg | 2kg |
| ☐ TP20KG | 20kg | 10kg | 5kg | 2kg | ☐ PP5KG | 5kg | 2.5kg | 1kg | 500g |
| ☐ CBP2.5KG | 2.5kg | 1kg | 500g | 250g | ☐ PP10KG | 10kg | 5kg | 2.5kg | 1kg |
| ☐ CBP5KG | 5kg | 2.5kg | 1.25kg | 500g | ☐ PP50KG | 50kg | 25kg | 10kg | 5kg |
| 型号 | WBE-9088B（自动旋转换模组） |
| 模组数量 | 1~6个模组可选 |
| XY轴行程 | 100mm*100mm（可特殊定制200mm*200mm），分辨率0.1um |
| Z轴行程 | 95mm（可特殊定制150mm）,分辨率0.1um |
| XY轴全程定位精度 | ±5um |
| XY轴最大速度 | 7mm/s |
| Y轴最大测试力 | 200kg（可选定500kg） |
| Z轴测试精度 | ±2um，2mm以内精度±1um |
| Z轴最大速度 | 10mm/s |
| Z轴最大测试力 | 20kg（可选定50kg） |
| 传感器精度 | 综合测试精度±0.1% |
| 传感器更换方式 | 自动旋转模组（包含剪切力/推力、拉力、拉拔力、下压力等） |
| 平台夹具 | 平台可共享各种夹具，夹具可360°旋转 |
| 显微镜 | 高清变倍1~60倍显微镜（可选配高清CCD相机） |
| 机器校正 | 标配对应校正治具和砝码一套 |
| 真空供应 | 550mm Hg |
| 压缩空气 | 4.5~6Bar |
| 重量 | 95kg |
| 电源功率 | 110V/220V±5%，50/60HZ，1KW/4.5A |
| 外形尺寸 | 宽430mm * 深665mm * 高780mm |
| 软件系统 | 机器自带电脑，wndows11 操作系统，显示屏，测试数据实时保存与导出功能 |
| 型号 | WBE-9088B（自动旋转换模组） |
| 模组数量 | 1~6个模组可选 |
| XY轴行程 | 100mm*100mm（可特殊定制200mm*200mm），分辨率0.1um |
| Z轴行程 | 95mm（可特殊定制150mm）,分辨率0.1um |
| XY轴全程定位精度 | ±5um |
| XY轴最大速度 | 7mm/s |
| Y轴最大测试力 | 200kg（可选定500kg） |
| Z轴测试精度 | ±2um，2mm以内精度±1um |
| Z轴最大速度 | 10mm/s |
| Z轴最大测试力 | 20kg（可选定50kg） |
| 传感器精度 | 综合测试精度±0.1% |
| 传感器更换方式 | 自动旋转模组（包含剪切力/推力、拉力、拉拔力、下压力等） |
| 平台夹具 | 平台可共享各种夹具，夹具可360°旋转 |
| 显微镜 | 高清变倍1~60倍显微镜（可选配高清CCD相机） |
| 机器校正 | 标配对应校正治具和砝码一套 |
| 真空供应 | 550mm Hg |
| 压缩空气 | 4.5~6Bar |
| 重量 | 95kg |
| 电源功率 | 110V/220V±5%，50/60HZ，1KW/4.5A |
| 外形尺寸 | 宽430mm * 深665mm * 高780mm |
| 软件系统 | 机器自带电脑，wndows11 操作系统，显示屏，测试数据实时保存与导出功能 |
| 芯片剪切力(DIE SHEAR) | MIL-STD-883 IPC-TM-650 |
| 球焊剪切力(BALL BOND SHEAR) | ASTM-F1269 MIL-STD-883 JEDEC JESD22-B116B |
| 金球剪切力(AU BALL SHEAR) | JEDEC JESD22-B116 JEDEC JESD22-B117B JEITA- ET-7409 |
| 引/焊线拉力(WIRE PULL) | DT/NDT MIL-STD-883 IPC-TM-650 |
| 平拔拉力(S TUD PULL) | MIL-STD-883 |
| 倒装芯片拉力(FLIP CHIP PULL) | JEDEC JESD22-B109 |
| 冷/热拔球拉力(CBP/HBP) 冷/热焊凸块拉力 |
JEITA- ET-7407 JEITA- ET-7409 JEDEC JESD22-B115A |
| BGA铜柱剪切力(BGA BUMP SHEAR) BGA凸点剪切 |
JEDEC JESD22-B117A JEDEC JESD22-B117B JEITA- ET-7409 |
| 芯片剪切力(DIE SHEAR) | MIL-STD-883
IPC-TM-650 |
| 球焊剪切力(BALL BOND SHEAR) | ASTM-F1269
MIL-STD-883 JEDEC JESD22-B116B |
| 金球剪切力(AU BALL SHEAR) | JEDEC JESD22-B116
JEDEC JESD22-B117B JEITA- ET-7409 |
| 引/焊线拉力(WIRE PULL) | DT/NDT MIL-STD-883
IPC-TM-650 |
| 平拔拉力(S TUD PULL) | MIL-STD-883 |
| 倒装芯片拉力(FLIP CHIP PULL) | JEDEC JESD22-B109 |
| 冷/热拔球拉力(CBP/HBP)
冷/热焊凸块拉力 |
JEITA- ET-7407
JEITA- ET-7409 JEDEC JESD22-B115A |
| BGA铜柱剪切力(BGA BUMP SHEAR)
BGA凸点剪切 |
JEDEC JESD22-B117A
JEDEC JESD22-B117B JEITA- ET-7409 |
