当我们在选购环境气候试验箱时，我们除重点关注试验箱尺寸，温湿度范围，温度变化速率，设备的冷却方式外，其实还有一个较为重要的技术指标，也同样值得关注-温度均匀度。环境气候试验箱工作温度是否均匀是一个非常重要的问题，因为如果温度不均匀或超过了允许偏差，则受试样品的试验条件达不到一致，有的样品或样品的某一部分，试验温度偏高，有的偏低，从而产生过试验或欠试验的问题，使试验的再现性差，试验得出的数据不可靠，最终使试验归于失败。
威邦仪器作为一家高端检测仪器厂商，我们始终以创新的技术和可靠的品质，为千行万业提供一站式试验设备采购和行业测试方案。公司旗下环境气候试验箱系列凭借其高精度、高稳定性、高节能的特点，获得市场广泛青睐，在同类型产品中树立了标杆形象。今天，威邦仪器与您分享环境气候试验箱中九点温度均匀度相关问题。

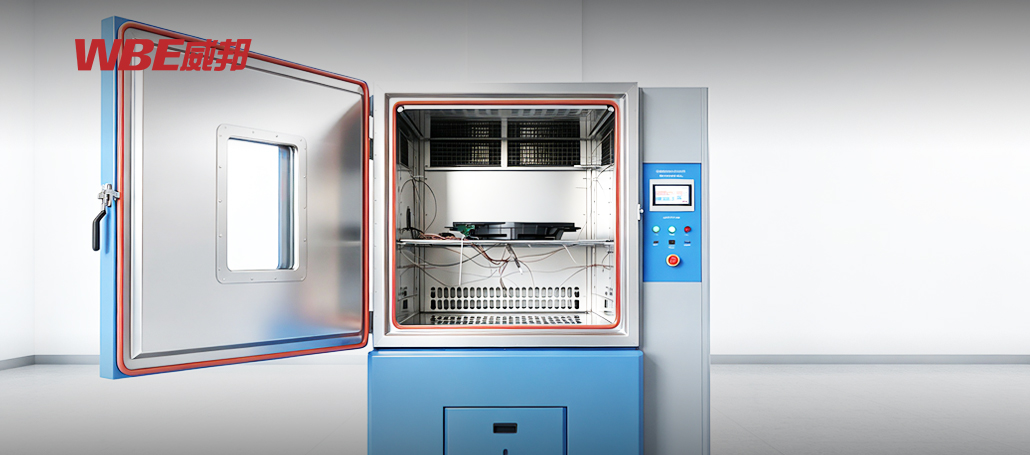

（快速温变试验箱温度均匀度校准）
威邦仪器环境气候试验箱采用9点或15点温湿度均匀度测试控制法。在试验箱工作室内安置一定数量的温湿度测试点，这些温湿度测试点通过传感器感应到温湿度并传送到检测仪表里，各测试点的温湿度数据将在检测仪表里显示。
一， 校准规范：
JJF1101-2019
GB/T10586-2058

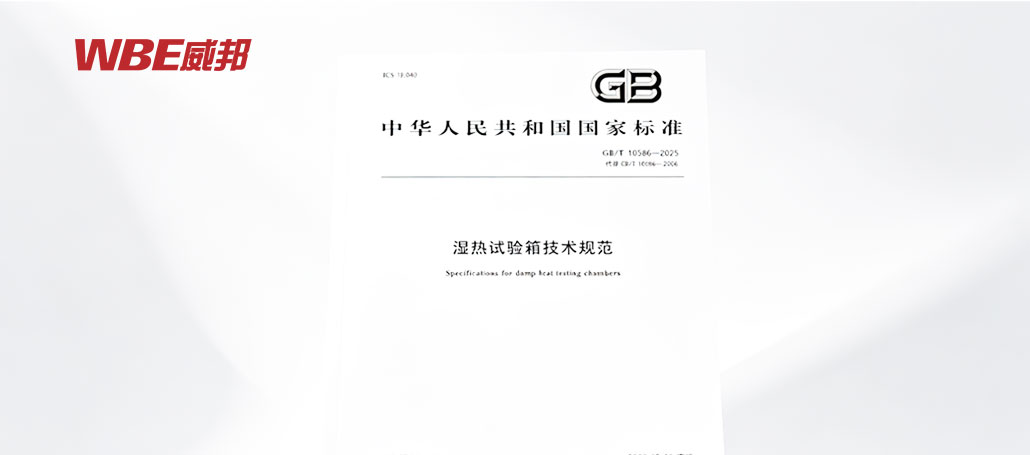

（GB/T10586-2058湿热试验箱技术规范）
二， 温度均匀度概念：
环境试验箱稳定状态下,工作空间各测量点在规定时间内,每次测量中实测的最高温度与最低温度之差的算术平均值。
引用参考[GB/T5170.1-2016,定义3.2.8]
三， 温度测试测量标准：
温度测量标准一般应选用多通道温度显示仪表或多路温度测量装置，传感器宜选用四线制铂电阻温度计，通道传感器数量不少于9个，并能满足校准工作要求。
四、校准方法：
4.1，温湿度校准点选择
温度、湿度校准点一般根据用户需要选择常用的温度、湿度点进行，或选择设备使用范围的下限、上限和中间点。
4.2，测试量点位置
在试验箱容积内定出上、中、下三个水平测量面,简称上、中、下层,中层通过工作空间几何中心(O点位于试验箱工作空间几何中心点)。测量点与靠近的试验箱内壁的距离为各自边长的 1/10(遇有风道时,是指与送风口和回风口的距离),但最大距离不大于500mm,最小距离不小于50mm。如果试验箱带有样品架或样品车时,下层测量点可布放在样品架或样品车上方10mm处。
4.3，测量点的数量与试验箱容积大小的关系为：
4.3.1，试验箱容积≤2m³时,温度测量点为9个,相对湿度测量点为3个,布放位置如下图所示：
4.3.2，试验箱容积>2m³时,温度测量点为15个,相对湿度测量点为4个,布放位置如下图所示：

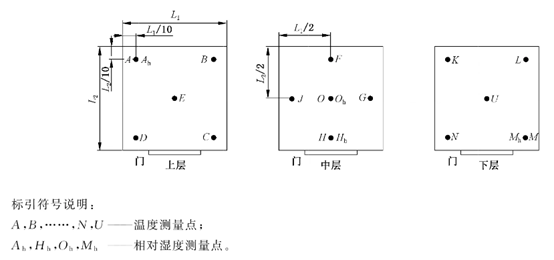

（试验箱容积＞2m³布点示意图）
4.3.3，当试验箱容积<0.05m³或>50m³时,可适当减少或增加测量点,并在检验报告中注明。

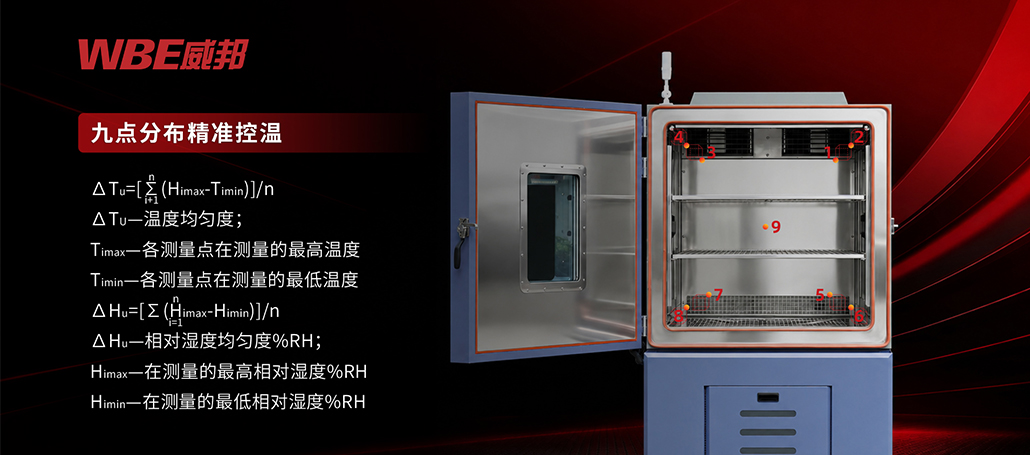

4.4，温度均匀度数据处理：
环境气候试验箱在稳定状态下，工作空间各测量点30min内(每2min测试一次)每次测量中实测最高温度与最低温度之差的算术平均值。
公式说明：
—温度均匀度（℃），
—各测试量点在第i次测得的最高温度（℃），
—各测试量点在第i次测得的最低温度（℃），
N—测量次数。

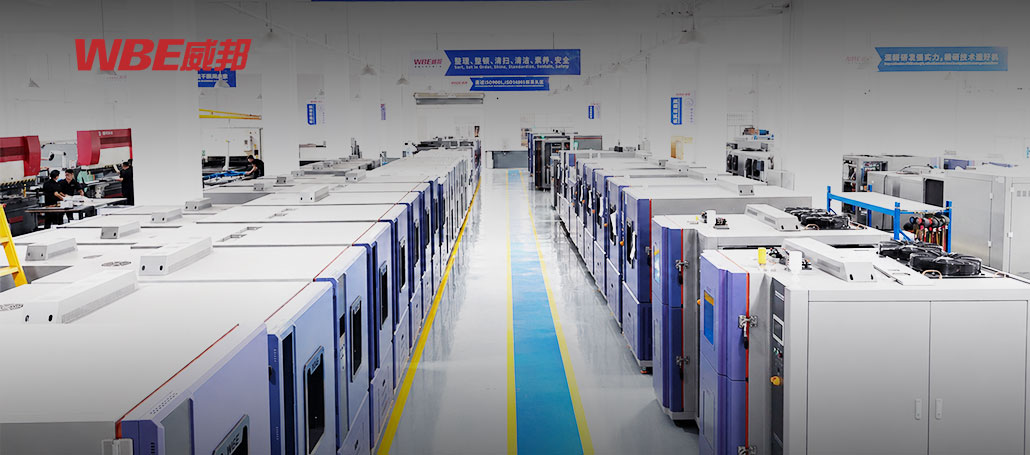

（环境试验箱生产车间）

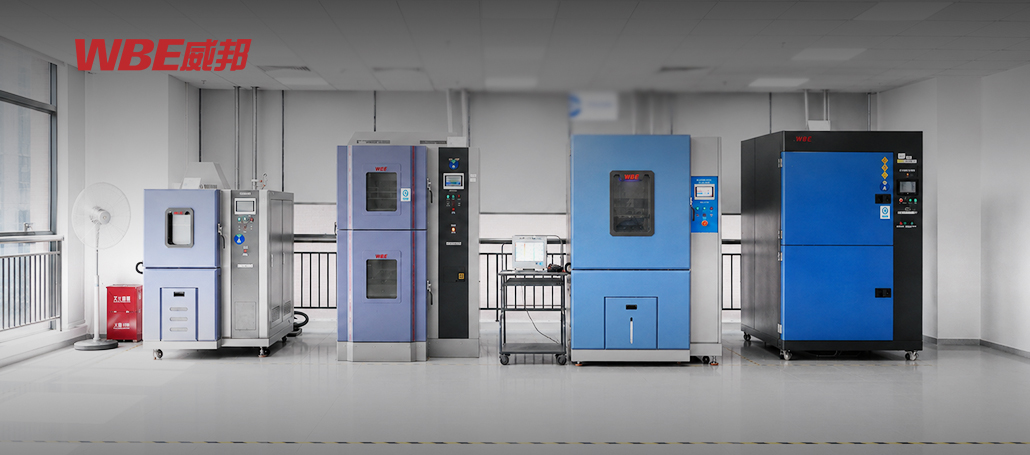

威邦仪器环境气候试验箱包含：高低温试验箱，高低温湿热交变试验箱，温度冲击试验箱，快速温变试验箱，霉菌试验箱，氙灯老化试验箱、太阳辐射试验箱，步入式高低温湿热试验箱等所有产品都严格按照JJF1101-2019九点温度均匀度校准规范。
